¿Cómo resolver el agrietamiento y la fuga de forjados de válvulas de grado nuclear? La forja, el tratamiento térmico y el mecanizado de precisión mejoran la vida útil y la seguridad de los equipos de energía nuclear

La energía nuclear pertenece al sector energético especial con requisitos de seguridad ultra altos. Los reactores, los circuitos de refrigeración y los sistemas de aislamiento de tuberías operan de manera persistente en condiciones adversas de alta temperatura, alta presión, radiación intensa y medios corrosivos. Como barrera para la conmutación de tuberías, las forjas de válvulas de grado nuclear son componentes críticos que soportan presión y garantizan el funcionamiento estable de las unidades de energía nuclear. Mientras tanto, la maquinaria de construcción pesada que respalda la construcción y el mantenimiento de plantas nucleares a gran escala depende en gran medida de válvulas hidráulicas y forjas que soportan presión. Ambos escenarios de aplicación imponen requisitos extremadamente estrictos sobre las materias primas de forja, las técnicas de procesamiento y los estándares de tratamiento térmico.

Las forjas convencionales de acero al carbono presentan inconvenientes como estructura de grano grueso, porosidad interna, baja resistencia a la corrosión y resistencia insuficiente, lo que las hace no aptas para aplicaciones de energía nuclear. Los fabricantes calificados deben adoptar tres procedimientos principales — conformado por forja, modificación del rendimiento mediante tratamiento térmico y mecanizado de precisión CNC — para producir forjas de válvulas de grado nuclear que cumplan con los estándares de seguridad nuclear. A continuación, se presenta un desglose completo del proceso de producción y las aplicaciones industriales.

I. Dos Grandes Escenarios de Aplicación: Equipos Principales de Energía Nuclear y Forjas para Maquinaria de Construcción Nuclear

1. Demanda Principal: Forjas de Válvulas de Grado Nuclear Dedicadas para Energía Nuclear

Los cuerpos de válvula, tapas, bridas y forjas cilíndricas para válvulas de bucle nuclear de Clase 1, 2 y 3 se definen colectivamente como forjas de válvulas de grado nuclear. Están expuestas continuamente a entornos de radiación con agua de refrigeración a alta temperatura y alta presión y agua borada como medios de trabajo.

1.La forja como proceso fundamental: Se adoptan lingotes de acero refundido por electroescoria al vacío para forja integral en matriz abierta o cerrada. El proceso descompone los granos gruesos de colada y forma líneas de flujo metálico continuo que envuelven las secciones transversales portantes de presión, eliminando defectos internos como poros, porosidad y delaminación, para prevenir fundamentalmente el agrietamiento y las fugas bajo alta presión.

2.Tratamiento térmico para optimización del rendimiento: Después de la forja, se instalan líneas de producción de tratamiento térmico dedicadas, que cubren múltiples procesos como normalizado, temple y revenido, revenido y recocido de alivio de tensiones. Estos procesos controlan con precisión la dureza, la tenacidad al impacto y la resistencia a la radiación de las piezas forjadas, alivian las tensiones residuales de la forja y evitan deformaciones durante el servicio a largo plazo.

3.Mecanizado de precisión para el conformado de sellado: Después del tratamiento térmico, se realiza un mecanizado de precisión con CNC de cinco ejes para fabricar superficies de sellado y dimensiones de conexión de brida con alta precisión. La planitud y la rugosidad superficial cumplen con los estándares de sellado de equipos nucleares para eliminar fugas de medio, satisfaciendo las demandas de operación a largo plazo de unidades de energía nuclear de un millón de kilovatios.

2. Escenario de soporte: Piezas forjadas de maquinaria de construcción pesada para construcción de energía nuclear

La maquinaria de construcción utilizada en la infraestructura de plantas nucleares, el izado y mantenimiento de equipos (incluyendo grúas sobre orugas, equipos de perforación hidráulica, vehículos de transporte especiales y estaciones de bombeo hidráulico) adopta el mismo proceso integrado de forja, tratamiento térmico y mecanizado de precisión para forjas de válvulas de control hidráulico, conectores de tuberías de alta presión y forjas de cuerpos de válvulas de carga. Aunque están libres de exposición a la radiación nuclear, estas forjas de maquinaria de construcción soportan impactos de carga pesada a largo plazo y alta presión hidráulica. La tecnología de forja madura mejora la resistencia estructural, el tratamiento térmico elimina las tensiones de procesamiento y el mecanizado de precisión garantiza la precisión del sellado hidráulico, adaptándose a las duras condiciones del sitio de construcción y reduciendo el tiempo de inactividad del equipo causado por fallas.

II. Tres procesos definitorios: Forja, tratamiento térmico y mecanizado de precisión determinan el grado de seguridad de las forjas de válvulas de grado nuclear

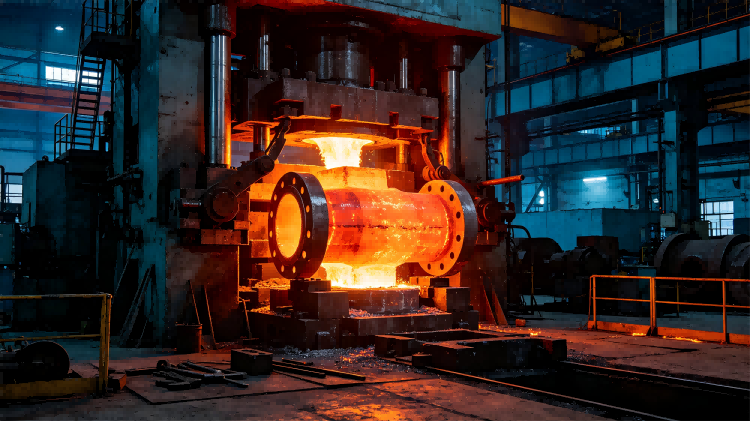

1. Forja: El marco fundamental del rendimiento de la forja

El mecanizado directo de piezas fundidas está prohibido para forjados de grado nuclear; es obligatorio el forjado integral:

·El forjado a alta temperatura compacta la estructura metálica interna y elimina los defectos de fundición de los lingotes de acero;

·Una relación de forjado adecuadamente diseñada garantiza líneas de flujo metálico intactas en los espesores de pared y esquinas de las válvulas, ofreciendo una resistencia a la presión y a la fatiga muy superior en comparación con las piezas fundidas;

·Se formulan rangos de temperatura de forjado personalizados para materiales especiales de grado nuclear (acero inoxidable austenítico, acero de aleación resistente al calor de cromo-molibdeno) para prevenir la fragilización de los forjados.

2. Tratamiento Térmico: Desbloquear las Propiedades Centrales de los Forjados, Incluyendo Resistencia al Calor, Resistencia a la Radiación y Resistencia a la Corrosión

Los bloques en bruto forjados presentan dureza desigual y tensiones residuales masivas, lo que los hace inadecuados para el servicio en energía nuclear sin tratamiento térmico:

1.Recocido de alivio de tensiones: elimina las tensiones residuales generadas durante la forja para evitar deformaciones y grietas tras el mecanizado de precisión;

2.Temple y revenido: equilibra la resistencia y tenacidad de las forjas para resistir la fractura frágil en condiciones de trabajo a alta temperatura;

3.Tratamiento de estabilización: se aplica a forjas de válvulas de grado nuclear de acero inoxidable para mejorar la resistencia a la corrosión intergranular frente a medios corrosivos en sistemas de energía nuclear. Se conservan probetas de ensayo de tratamiento térmico para cada lote de forjas y se emiten informes completos de curvas de tratamiento térmico para cumplir con los estándares de auditoría de proyectos nucleares nacionales e internacionales.

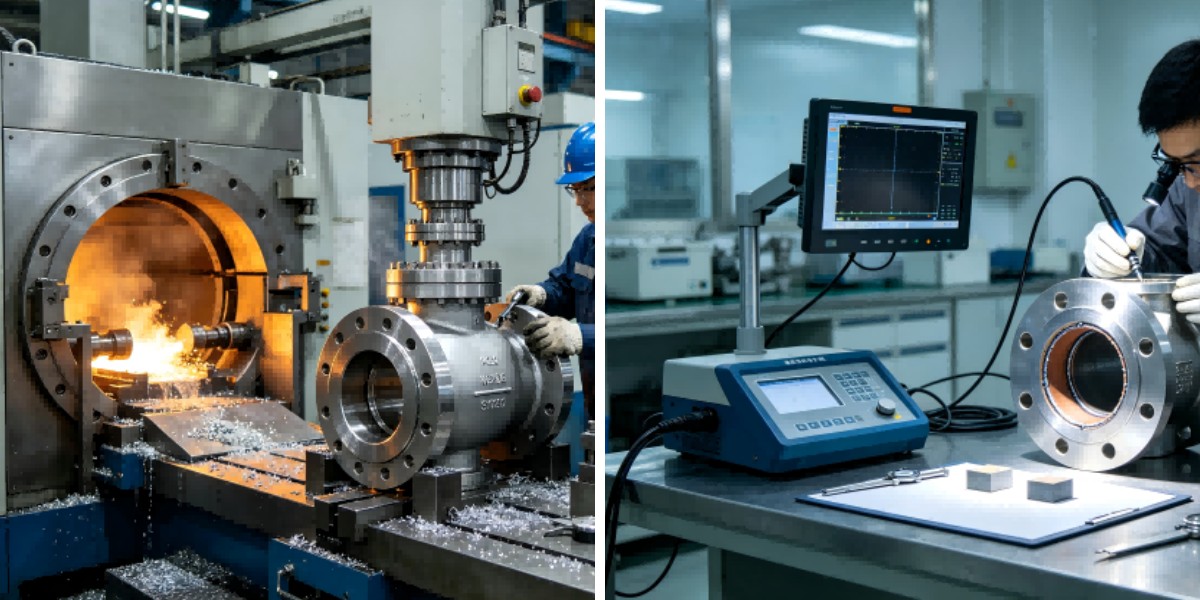

3. Mecanizado de precisión: garantizar la precisión de sellado y las tolerancias de montaje

Los blanks sufren grandes desviaciones dimensionales tras el tratamiento térmico, por lo que el mecanizado de precisión CNC actúa como procedimiento final para lograr un sellado fiable de la válvula:

·Mecanizado compuesto de torneado-fresado de alta precisión de canales de flujo, bridas y biseles de sellado de la válvula;

·Lapeado de precisión de las superficies de sellado para lograr cero fugas en condiciones de alta y baja presión;

·Control estricto de tolerancias para un montaje rápido con tuberías estandarizadas de energía nuclear y sistemas hidráulicos de maquinaria de construcción.

III. Diferencias principales entre las forjas de energía nuclear y las forjas industriales ordinarias

1.Normas de ensayos no destructivos más estrictas: se implementa un ensayo no destructivo ultrasónico y de partículas magnéticas al 100% para las forjas de válvulas de grado nuclear, y cualquier defecto mínimo conduce al desecho. Los estándares de inspección por muestreo para las forjas de maquinaria de construcción también son más altos que los de las piezas mecánicas generales.

2.Procesos totalmente trazables: todos los registros, incluidos los ciclos de calentamiento de forja, las curvas de temperatura de tratamiento térmico y los procedimientos de mecanizado de precisión, se archivan, y se pueden solicitar certificados completos de materiales.

3.Materiales Especializados Personalizados: Acero inoxidable resistente al calor y a la radiación y acero aleado exclusivo para energía nuclear; para forjas de maquinaria de construcción ordinaria se adopta acero aleado general como 42CrMo.

4.Garantía de Vida Útil Extendida: Los proyectos de energía nuclear están diseñados para una vida útil de 60 años, y la resistencia a la fatiga y al envejecimiento de las forjas superan con creces a los componentes convencionales de maquinaria de construcción.

IV. Alcance del Suministro de Productos

1.Principales Equipos de Energía Nuclear: Forjas de válvulas de grado nuclear Clase 1/2/3, cuerpos de válvula, tapas y forjas de boquillas de tubería;

2.Piezas de Apoyo para Maquinaria de Construcción Nuclear: Forjas de válvulas hidráulicas, conectores de alta presión, bridas de carga y forjas de cuerpos de válvulas hidráulicas para maquinaria de construcción;

3.Servicio de apoyo a la exportación: suministro de pedidos al por mayor para proyectos de energía nuclear nacionales e internacionales y fabricantes de equipos de ingeniería. Se ofrece tratamiento anticorrosivo mediante chorro de arena, embalaje en caja de madera para exportación y envío marítimo en contenedor completo. Se pueden proporcionar documentos de prueba completos, incluidos informes de inspección no destructiva (END), registros de tratamiento térmico y certificados de análisis espectral de materiales.

V. Conclusión

Si busca un fabricante confiable de forjas de energía nuclear para personalizar forjas de válvulas de grado nuclear que cumplan con los estándares de energía nuclear, o comprar forjas de presión que respalden la maquinaria de construcción nuclear, ofrecemos servicios de procesamiento integral que cubren forjado, tratamiento térmico profesional y mecanizado de precisión CNC de alta precisión.

Por favor, envíe sus dibujos de producto, condiciones de trabajo, volumen de compra anual, estándares de aceptación y otros requisitos. Ofrecemos producción gratuita de muestras de prueba, propuestas de procesos técnicos y cotizaciones precisas. Las visitas a la fábrica son bienvenidas, y brindamos soluciones integrales para resolver los desafíos de adquisición de forjas especiales para energía nuclear.
