Mejora de la vida útil del reductor de giro: piezas forjadas reemplazan a las fundiciones para una mayor resistencia a la fatiga de los ejes de soporte

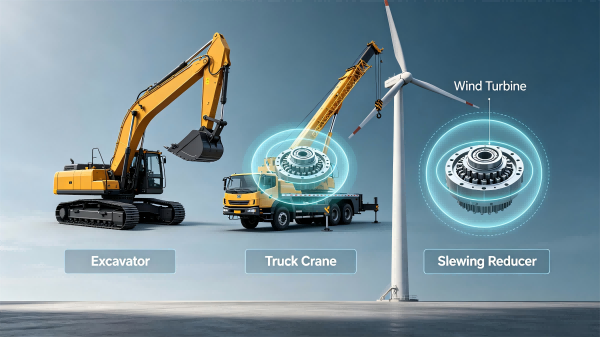

El reductor de giro sirve como el componente central de transmisión rotativa para Maquinaria de construcciónyenergía eólica. Se aplica ampliamente en excavadoras, grúas montadas en camiones, grúas torre, equipos de perforación rotativa, así como en los mecanismos de orientación y paso de turbinas eólicas, realizando la rotación de 360° del equipo, la amplificación del par y la transmisión estable de potencia. La capacidad de carga, la resistencia a la fatiga y la estabilidad operativa de todo el reductor dependen completamente de la calidad del material y la tecnología de procesamiento de sus componentes centrales sometidos a esfuerzo: ejes de soporte y diversas transmisiones soporte de carga.

Los mecanismos de giro operan constantemente en condiciones de trabajo extremas, incluyendo cargas pesadas de baja frecuencia, torsión continua, tensiones alternas y ciclos frecuentes de arranque y parada. Las piezas de eje convencionales fabricadas mediante procesos de fundición y laminación presentan una estructura interna suelta, resistencia insuficiente y baja resistencia a la fatiga. La operación a largo plazo provoca fácilmente la flexión del eje de soporte, el desgaste de las chaveteros, la fractura del cabezal del eje, la rotura de los dientes del engranaje, el atasco del reductor y ruidos anormales, lo que aumenta considerablemente el tiempo de inactividad del equipo y los costos de operación y mantenimiento.

Actualmente, los reductores de orientación y paso de turbinas eólicas de alta gama y los reductores de giro de servicio pesado Maquinaria de construcción adoptan todos forja tecnología para producir ejes de soporte y piezas forjadas de transmisión. Con una estructura metalográfica densa, líneas de flujo de metal continuas y tenacidad superior,soporte de cargaeliminar fundamentalmente la vulnerabilidad de los componentes ordinarios y prolongar en gran medida la vida útil de los reductores de giro. Este artículo detalla las ventajas de proceso y el valor de aplicación industrial de las piezas forjadas y los ejes de soporte forjados para reductores de giro.

1. Características de las condiciones de trabajo y puntos débiles de los componentes de los reductores de giro

Ya sea que se utilicen en mecanismos rotativos de energía eólica o en sistemas rotativos de maquinaria de construcción, los componentes centrales de los reductores de giro operan en entornos de tensión severos, donde las piezas mecanizadas ordinarias no pueden soportar una operación estable a largo plazo:

Carga de par alternante alta: La oleada de par instantáneo durante el arranque y la parada del giro provoca fácilmente deformación plástica en ejes comunes, resultando en excentricidad del eje de soporte y transmisión desequilibrada.

Daño por fatiga de alta frecuencia a largo plazo: Las turbinas eólicas realizan ajustes de orientación ininterrumpidos las 24 horas, y la maquinaria de construcción lleva a cabo operaciones de giro repetidas. La fatiga torsional continua tiende a producir grietas ocultas en componentes fundidos.

Carga de impacto severa: Las operaciones de maquinaria de construcción, como elevación, excavación y perforación rotativa, generan una fuerte fuerza de impacto. Las piezas comunes tienen baja resistencia al impacto y son propensas a fallos por fractura.

La mala precisión acelera el desgaste: Los espacios en bruto no forjados presentan propiedades de material inestables y deformación post-procesamiento, causando espacios de engrane desiguales, desgaste anormal y ruido excesivo dentro del reductor.

Por lo tanto, para reducir fundamentalmente la tasa de fallos de los reductores de giro, las piezas comunes tradicionales deben ser reemplazadas por una solución completa de ejes de soporte forjadosysoporte de carga.

2. Ventajas principales: Piezas forjadas frente a piezas fundidas y laminadas ordinarias

2.1 Estructura forjada densa sin defectos internos

Especializadassoporte de cargayejes de soporte para reductores de giro se fabrican con acero aleado de alta calidad mediante un proceso de forjado a alta temperatura en múltiples pasadas.forjaEl forjado a alta presión tritura los granos gruesos y comprime los defectos internos inherentes, como porosidad, holgura, inclusiones y microfisuras, formando una estructura metalográfica uniforme y densa sin secciones débiles. En comparación con los ejes fundidos y laminados ordinarios, la resistencia general, la tenacidad y la resistencia al impacto mejoran más del doble, evitando por completo fallos por fractura repentina en condiciones de trabajo con cargas pesadas de energía eólicayMaquinaria de construcciónequipos.

2.3 Líneas de flujo metálico continuas mejoran la resistencia a la fatiga

El proceso de forja forma líneas de flujo de metal completas y continuas según la estructura de transmisión axial y torsional de los ejes de soporte. Las líneas de flujo se ajustan perfectamente a la trayectoria de tensiones sin los defectos de fractura y desorden de las piezas fundidas. Frente a la carga de fatiga a largo plazo de operación energía eólica y la torsión por impacto frecuente, Maquinaria de construcción,soporte de carga resisten eficazmente la fatiga del metal y las grietas ocultas, manteniendo una forma y estructura estables durante la operación a largo plazo y cumpliendo plenamente los requisitos de operación de ciclo largo de los reductores giratorios.

2.3 Piezas forjadas estables respaldan el mecanizado de precisión

Los soportes de eje forjados presentan dureza uniforme, bajo estrés interno y estructura estable. Tras un tratamiento térmico profesional de alivio de tensiones, no se producen deformaciones ni alabeos posteriores. El acabado de alta precisión garantiza la coaxialidad del eje, la precisión del chavetero, la planitud de las caras extremas y la tolerancia de ensamblaje, lo que permite una transmisión suave, espacios uniformes y un funcionamiento silencioso de los reductores giratorios, evitando vibraciones y desgaste anormal.

3. Proceso de fabricación de soportes de eje forjados y piezas forjadas para reductores giratorios

3.1 Conformado por forja de precisión

Se formulan parámetros de forja personalizados, incluidos la relación de compresión, la temperatura y el ritmo de conformado, según las características de torsión bajo carga pesada de los reductores giratorios. Se adopta forja con matriz integral para soportes de eje largos y piezas forjadas de transmisión de forma especial, a fin de garantizar propiedades mecánicas uniformes y ausencia de concentración de tensiones, maximizando desde el origen el límite de carga y la resistencia a la fatiga de los componentes.

3.2 Modificación profesional mediante tratamiento térmico

Todos forjadosLos ejes de soporte y reductoressoporte de cargase someten a procesos completos de tratamiento térmico, que incluyen temple y revenido, así como recocido de alivio de tensiones. El proceso refina la estructura metalográfica y equilibra la dureza y la tenacidad, garantizando una excelente resistencia al desgaste superficial y a la torsión, así como una tenacidad estructural integral y resistencia a la fisuración, adaptándose a las condiciones de trabajo complejas y extremas deenergía eólicayMaquinaria de construcciónequipos.

3.3 Acabado de alta precisión

Equipados con centros de torneado y fresado CNC, rectificadoras de precisión y equipos de mecanizado de chaveteros, realizamos un acabado integral en ejes de soporte y diversas piezas forjadas de transmisión. El control estricto de la tolerancia dimensional, la redondez, la coaxialidad y el acabado superficial garantiza una alta precisión y una fuerte intercambiabilidad de los productos terminados, que pueden reemplazar directamente las piezas originales del reductor giratorio de fábrica.

4. Escenarios de Aplicación del Producto

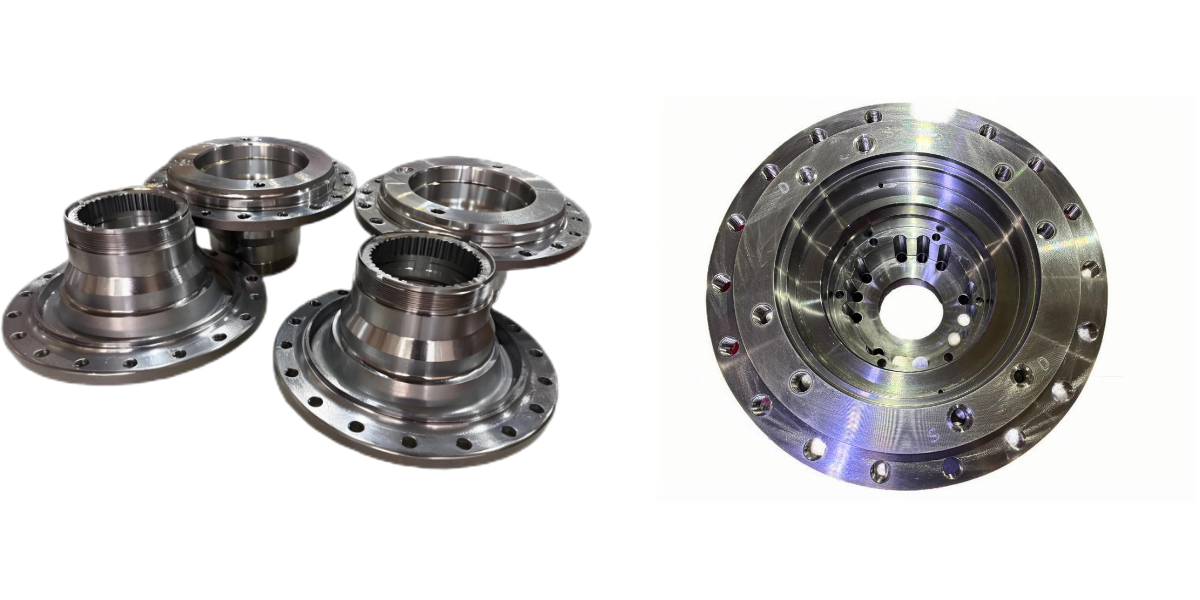

Nuestra serie de piezas forjadas de reductores de giroyejes de soporte forjados son ampliamente aplicables a diversos energía eólica equipos y Maquinaria de construcción, compatibles con el montaje de nuevos equipos, la sustitución de piezas antiguas y la actualización de equipos:

Equipos de Energía Eólica: Ejes de soporte forjados y piezas de transmisión para reductores de orientación y paso de turbinas eólicas

Maquinaria de construcción: Ejes de soporte forjados para reductores de giro de excavadoras, grúas montadas en camiones, grúas torre, equipos de perforación rotativa y máquinas hincadoras

Equipos de Transmisión de Alta Resistencia: Piezas forjadas para grandes plataformas de giro, reductores planetarios de alta resistencia y mecanismos de transmisión rotativa de precisión

Apoyamos la producción en masa de modelos estándar, la personalización no estándar basada en planos y la ingeniería inversa de piezas antiguas.
